G-250MY_車銑復合_廣州機床廠有限公司
熱線電話：400-6565-130
G-250MY
產品介紹：

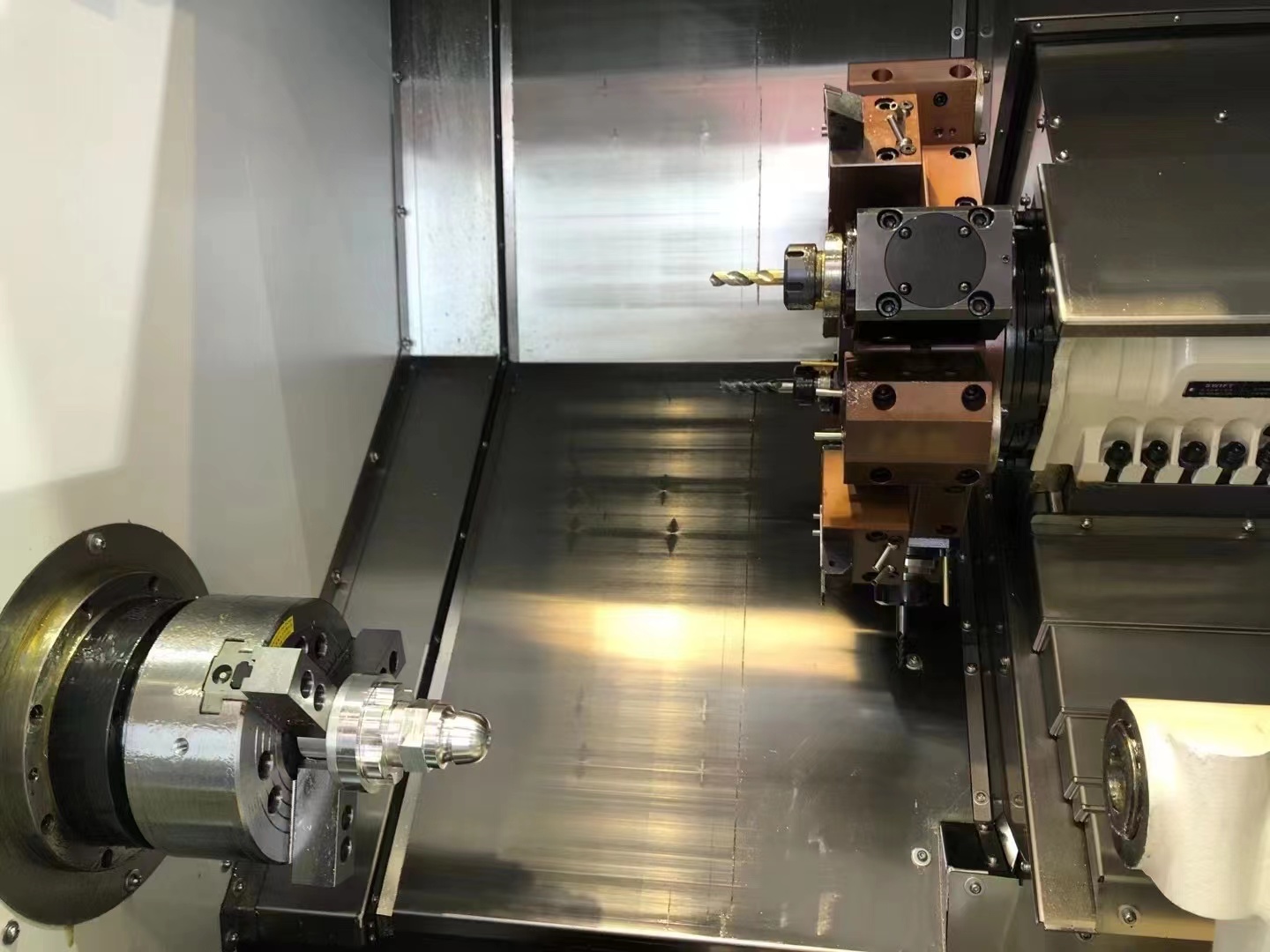

G-250MY是一款具有4軸4聯動功能的臥式車銑復合機床，機床配置有X,Y,Z,C四軸，可實現各種車、銑、鉆、鏜等復合加工，公司可以根據用戶加工要求提供有效的整體解決方案。

適用行業：

廣泛應用于各行業內中、小型軸類、套筒類、盤類零件的車、銑、鉆、攻絲等復合加工。



產品特點：

1）機床是平床身斜床鞍結構：整體床身、床腳樹脂砂鑄造成形，縱向?qū)к壦椒胖?，床鞍在水平?dǎo)軌上作縱向進給移動，滑板在45°傾斜的床鞍導軌


上作橫向進給移動，減少主軸箱、尾座及床鞍的安裝高度，極大提高整機剛性。


2）Y軸：采用插補Y軸結構，或刀塔帶Y軸結構，實現車銑復合功能。


3）主軸為高精度的套筒式主軸，配高精度內裝式磁環編碼器，分度精度高，滿足C軸加工要求。


4）尾座采用自動可編程尾座，方便操作應用。



技術規格：

        項  目

單位

         G-250MY/600

    G-250MY/400

    備注



工 作范  圍

最大回轉直徑

mm

Φ530


最大盤類加工直徑

mm

Φ300


最大加工長度

mm

600

      400


床鞍與水平傾斜度

度

45






主軸

主軸電機

kw

11/15(連續/30分鐘）


主軸軸端


A2-6


主軸通孔直徑

mm

Φ62


最高轉速

r/min

4500


精 度

mm

徑向跳動≤0.008，軸向竄動≤0.005










坐標軸

X軸最大行程

mm

275


Z軸最大行程

mm

670

     470


插補Y軸最大行程

mm



X軸伺服單元


15Nm,4000r/min


  Z軸伺服單元


15Nm,4000r/min


X軸最大速度

m/min

24


Z軸最大速度

m/min

24


定位精度

mm

X±0.006,Z±0.011,Y±0.006


重復定位精度

mm

X±0.003,Z±0.003,Y±0.003

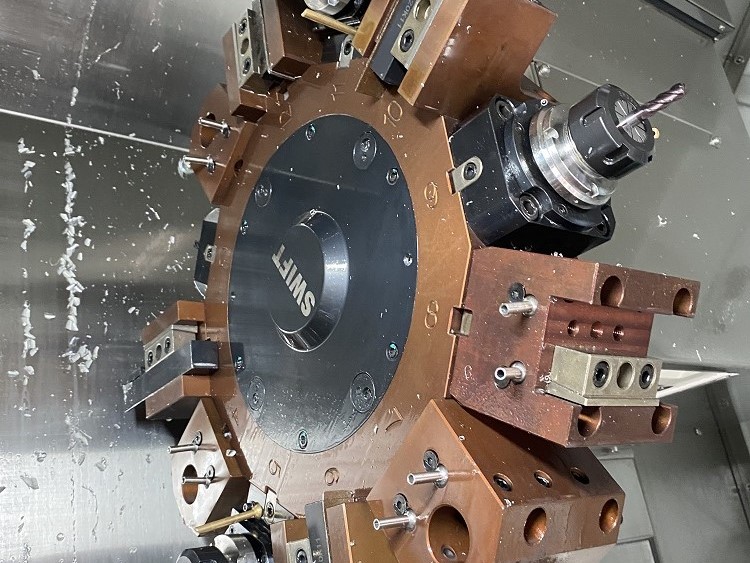

刀 架

刀架型式


伺服動力刀架


刀位數

工位

12


外徑、端面刀柄規格

mm

25X25


內孔刀座直徑

mm

Φ32


動力頭夾頭規格


ER32


夾 緊裝  置

卡 盤


8"三爪中空液壓卡盤


油 缸


中空回轉油缸


液 壓尾  座

頂尖套最大行程

mm

100


尾座最大行程

mm

400


頂尖套錐度


MT5


液 壓系 統

油箱容量

L

60


液壓泵壓力

kg

15-35


排屑

自動排屑機（選配）


鏈板式除屑輸送機及接屑車




其 它

機床總電容量

kw

29

      25


外形尺寸：長X寬X高

mm

3100X1800X2000

2750X1800X2000


凈 重

kg

3800

3500
